3．冲压模具(冲压加工)可以做什么?

【前提】

冲 压 加工也有很多类型(锻造、轧花、接合等)、在这里我们将对铁板(主要为软钢板)的加工称为冲压加工。铁板(钢板)的形态各异，薄板有的比纸还薄，而厚板有的与其说是「板」，倒不如说是铁块更贴切。
这里我们所考虑的是厚度在0.5mm～4mm左右的钢板。

说 起 模具，也有很多种。塑料模具、橡胶模具、玻璃模具等五花八门。其中用于冲压加工的称为冲压模具。在这里我们将冲压模具称为模具。

冲压加工也有很多种。剪断、弯曲、拧绞、成型、锻造、接合等都是冲压加工。在这里我们之论述其中的剪断、弯曲、拧绞几项。剪断、弯曲、拧绞是最常见的冲压加工方法。

一般的冲压机械(通用机)只单纯地进行冲头的反复运动，因此做功的模具也当然只是上模具的直线往返运动。

上述前提(↑)中所能作到的事项列论述如下。均为最基本的事项。



3.1 冲压模具(冲压加工)所能作到的--之1

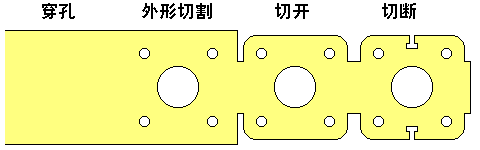

剪断加工 (切断铁板·完全分离)

□穿切(冲切)

呈封闭曲线的完全分离

□外形切割(外切割)、侧面切割

呈开放型曲线的完全分离

□打眼儿(穿孔)

打洞

□切断(剪切)

完全分离

□切开(冲口)

部分性分离

此外还有各种各样的分类，这里只举出了剪断加工的具有代表性的几种。

3.2 冲压模具(冲压加工)可以作到的--之2

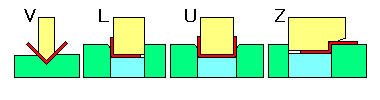

弯曲 (弯曲)

□除弯成V字型的V弯曲之外，还有L字弯曲、台阶状的Z字弯曲、N字弯曲、帽型弯曲等。

□弯成筒型的卷边加工(蝶板弯曲)、圆型弯曲

□扭转弯曲

3.3 冲压模具(冲压加工)所能作到的--之3

拧弯

□加工成有底的容器状

一边抻拉素材一边施加力量，制成符合穿孔器和冲模形状的产品。

冲绞产品:干电池套(碱性电池、锂电池(锰钢电池罐的小型化处理))、电容器盒、洗碗池、汽车的引擎罩、V型皮带轮罩、一拉罐的拉手和盖子之间的接合等。

3.4 冲压模具(冲压加工)所能作到的--其他

冲压模具还能进行许多种加工、这里只介绍上述加工的几种应用及组合。
半穿孔、凸出、打通、切弯、压瘪、打钢印、修边、细冲切等

剪断、弯曲、拧绞为最基本的形式。

3.5 有关以下几点，我不具备从理论上进行剖析的知识，大致归纳如下

铁板是可以被切割的 .	切断
铁板在被拉抻的时候可以变长，在被压缩的时候有可以变短
抻长铁板的外侧，压缩铁板的内侧 。	弯曲
往一方抻长的同时往另一方向压缩 。	拧绞
